MPLAB X IDE에서 프로젝트 설정하는 방법

MPLAB X IDE에서 화면의 왼쪽 상단에 New Project를 클릭한다.

그림에서 보이는 것처럼 노란색 아이콘을 클릭하거나 메뉴에서 File - New Project를 선택한다.

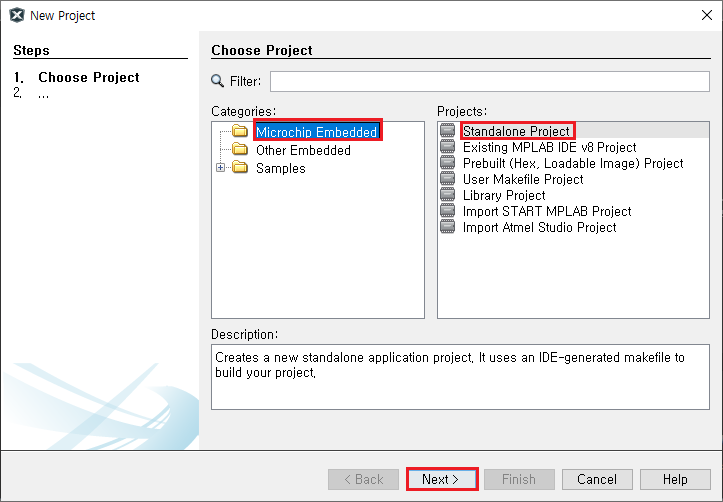

Categories에서 Microchip Embedded를 클릭하고 Projects에서 Standalone Project를 선택하고 Next를 누른다.

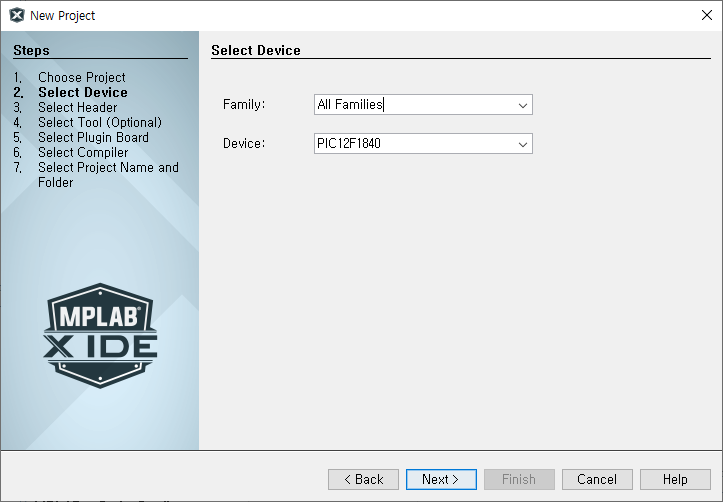

Select Device에서 Family로 큰 소속을 정하거나 All Families에서 Device를 선택하고 Next를 누른다.

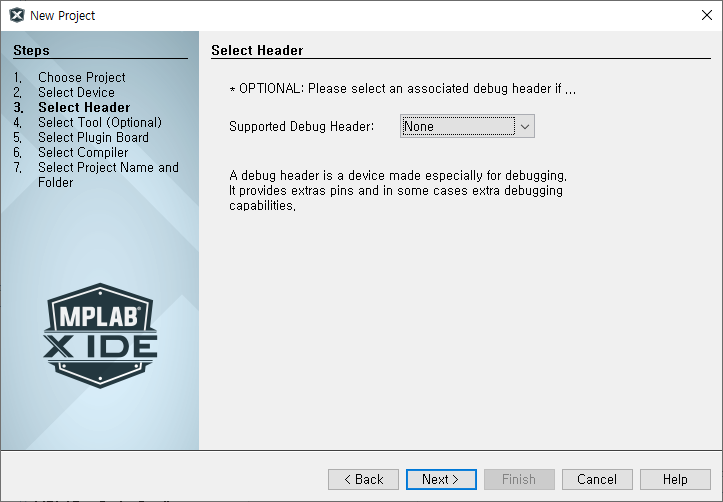

Select Header는 그대로 None으로 두면 된다.

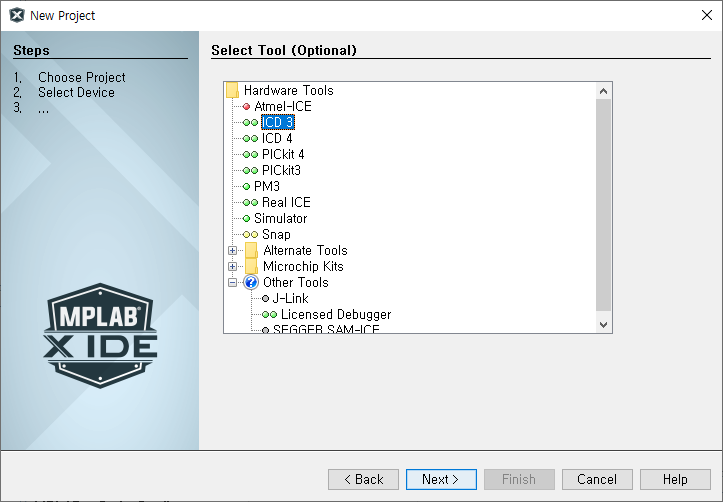

Select Tool에서는 실제로 사용할 툴을 선택한다.

마이크로 컨트롤러에 코드를 프로그램하기 위해 사용할 프로그래머 디버거를 의미한다.

주로 사용되는 것은 저렴한 PICkit3도 있지만 ICD3이 속도가 빨라서 주력으로 사용된다.

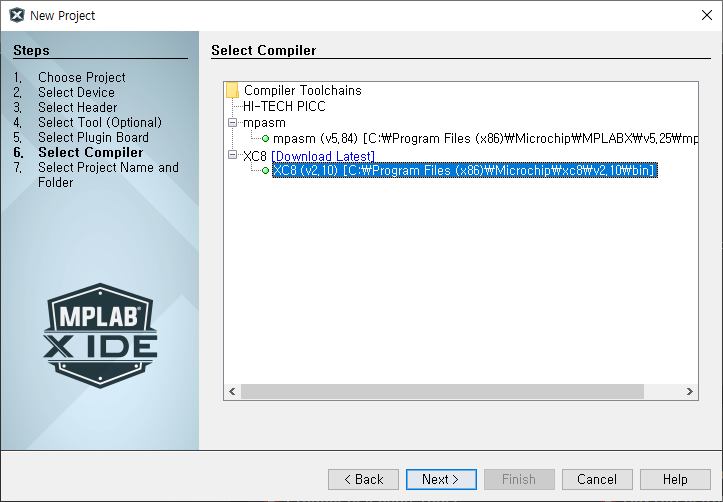

Select Compiler에서 툴체인을 선택할 수 있는데

MPLAB Code Configurator를 사용해 C코드를 생성하려고 하므로 MPLAB XC8 컴파일러를 선택하고 Next를 누른다.

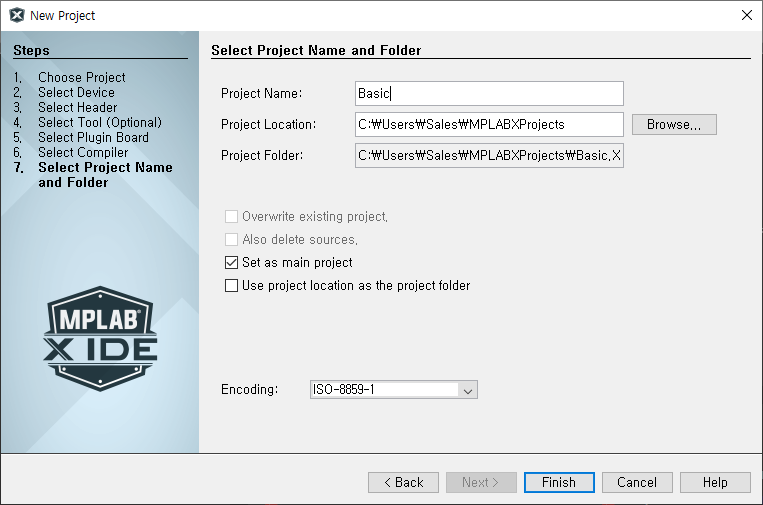

Select Project Name and Folder에서 프로젝트 이름을 지정할 수 있으며 저장할 폴더를 선택한다.

C 드라이브 아래에 이미 프로젝트를 저장할 Microchip이라는 폴더를 생성해 놓았다.

Set as main project에 체크되었는지 확인한 뒤 FInish를 클릭한다.



여기까지하면 애플리케이션 코드를 생성할 준비가 완료된 것이다.

www.microchip.com/mcc 에서 Document 탭 안에 단계별 설명을 다운로드 할 수 있다.





프로젝트 새로 만들기 한 다음에 File - New File을 선택하거나 New File 아이콘을 클릭한다.

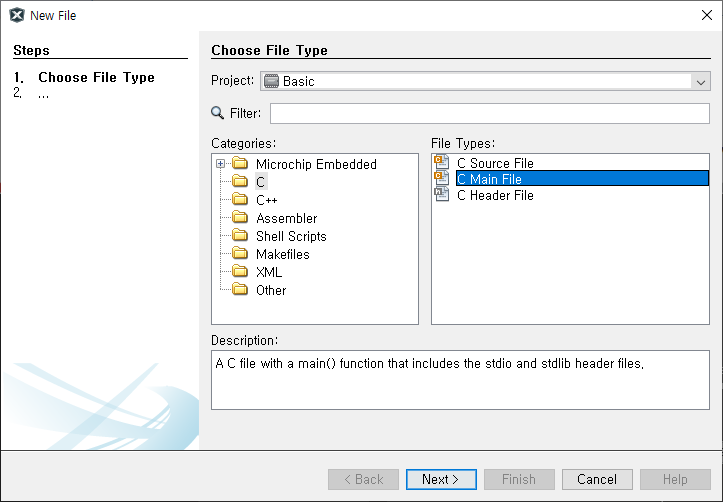

Categories에서 C 선택, File Type에서 C Main File 또는 C Source File을 선택한 후 Next를 클릭한다.

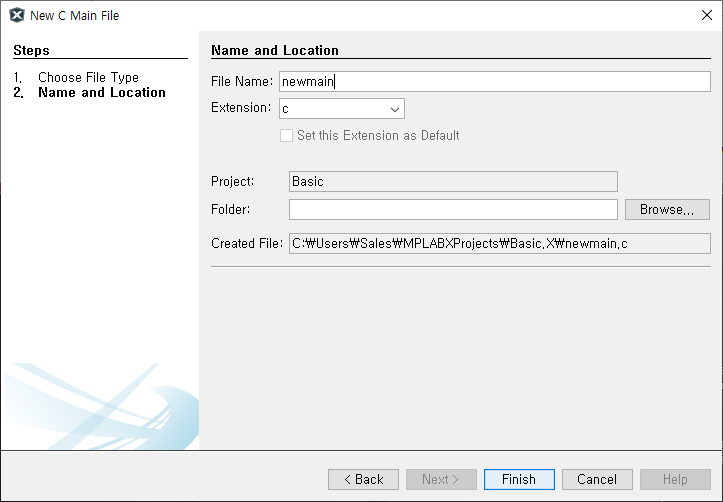

File Name에 소스 코드 이름을 입력하고 Finish를 클릭한다.
